冷再生机的工作深度测量机构

2020-08-15 16:11:44 128

  目前,冷再生机的工作深度测量方法主要是采集工作装置提升油缸的伸缩量,经过数据转换后即可确定实际工作深度,上述机构要求采用磁致伸缩传感器或组合秤机构,结构复杂,成本高;由于工作转子是旋转的,因此磁致伸缩传感器或组合秤机构测量的工作深度不够准确。


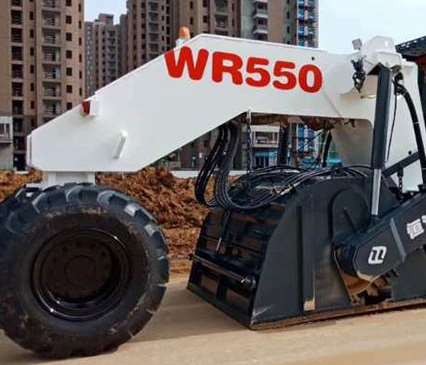

  冷再生机工作深度测量机构包括机架、深度指示器、同步轴、深度指示器销、对称设置在框架提升臂两侧的连杆,工作转子和提升缸,其特征在于:提升臂的前端铰接在机架上,可绕铰链点旋转,工作转子、连杆的一端和升降油缸的一端都固定在后部的提升臂上,提升油缸的另一端固定在车架上,连杆的另一端安装在同步轴上,同步轴安装在机架上,同步轴绕着自己的轴旋转,深度指示器安装在机架上,中心线与同步转轴的轴线重合,深度指示针安装在同步转轴的端面上,绕深度计旋转。

  工作转子和提升臂在提升油缸的作用下绕机架的铰点旋转,安装在提升臂尾部的连杆带动同步轴和深度计分别绕同步轴和深度计的轴线旋转,根据深度指示针和深度显示尺的旋转角度变化,并读出工作转子的工作深度值。

  深度指示针围绕深度显示标尺旋转,在连杆的作用下,示深针和同步转轴与工作转子和提升臂同时运动,将工作转子绕铰点旋转时的垂直下落深度转换成相应深度指示器的尺寸刻度,直接显示。
